Mapeguard UM 35 - Inštrukcia na pokládku

Mapeguard UM 35
Úvodné informácie

Normy UNI 11493-1 a UNI 11714-1 určujú prevádzkové vlastnosti podkladov, ktoré musia spĺňať požiadavky pri pokládke keramických obkladov a kameňa. Podklady ako betón, cementové potery, stará keramická dlažba a drevo, anhydritové potery musia spĺňať stanovené kritériá.

Obkladanie niektorých povrchov však, najmä pri rekonštrukciách, predstavuje osobitné ťažkosti alebo jednoducho nespĺňa požadované normy.

Na kvalitu pokládky môžu negatívne vplývať viaceré faktory, ako napríklad:

• vlhkosť,

• absencia škár v krytine (aj keď v podklade sú dilatačné a kompenzačné škáry),

• nestabilita,

• chýbajúca hydroizolácia.

Tieto nedostatky je potrebné vopred odstrániť, inak sa prejavia na výslednom obklade.

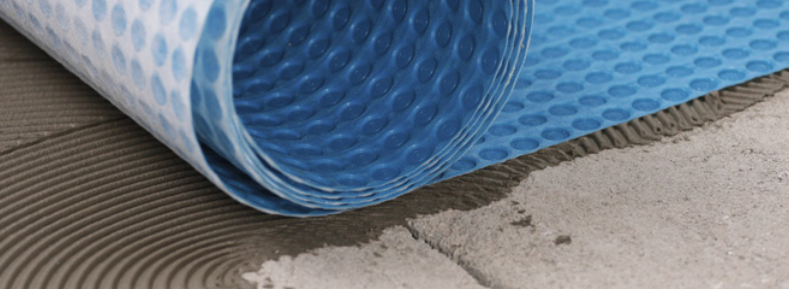

Mapeguard UM 35 je membrána na báze polyetylénu s vysokou hustotou (HDPE) so štruktúrou v tvare buniek, s vrchným zdrsneným povrchom a podkladom z polypropylénovej tkaniny. Umožňuje obkladať keramikou a kameňom väčšinu stavebných podkladov, dokonca aj problémových a/alebo tých, ktoré nespĺňajú požiadavky noriem.

Výhody systému

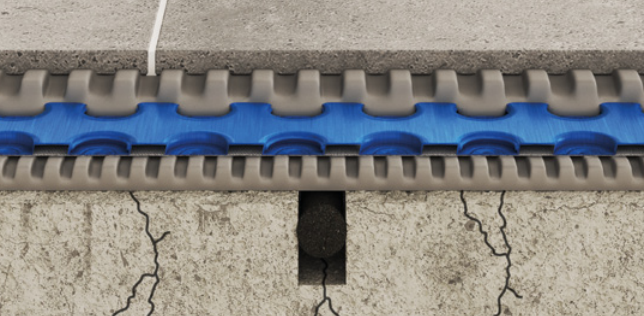

Kontrola trhlín
Mapeguard UM 35 je trhlinovo odolná membrána, ktorá umožňuje kontrolu trhlín v podklade. Pôsobí ako deliaci prvok, ktorý zabraňuje prenosu trhlín z podkladu na finálny obklad.

Hydroizolácia

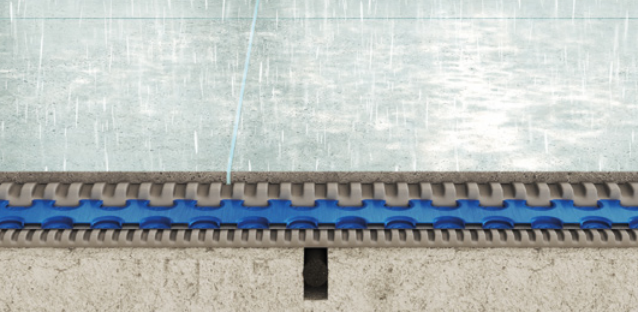

Membrána Mapeguard UM 35 je vodotesná a chráni podklady pred prenikaním vody, čím predlžuje ich životnosť. Môže sa používať v interiéri aj exteriéri v kombinácii s Mapeband Easy na utesnenie spojov medzi pásmi a na hydroizoláciu kritických miest (rohy, napojenia a pod.).

Parozábrana

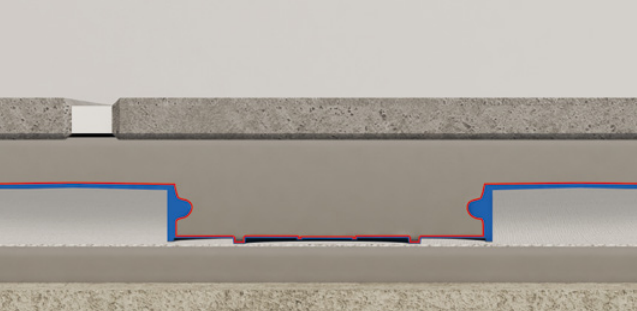

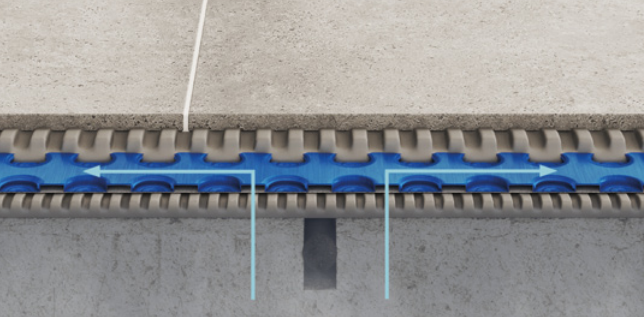

Vďaka vzduchovým kanálikom na spodnej strane membrány môže vlhkosť z podkladu voľne odparovať. Preto je Mapeguard UM 35 vhodná aj pre vlhké a/alebo nedostatočne vyzreté podklady, vrátane exteriérových aplikácií.

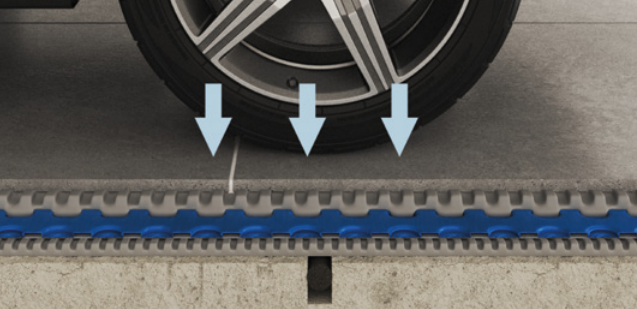

Mechanická pevnosť

Mapeguard UM 35 zlepšuje rozloženie napätia na povrchu podlahy vystavenej vysokému zaťaženiu. Na základe skúšok TCNA mu bol pridelený rating, ktorý umožňuje jeho použitie v priestoroch s vyššou záťažou, v súlade s normou ASTM C 627. Materiál je vhodný pre obytné aj komerčné budovy.

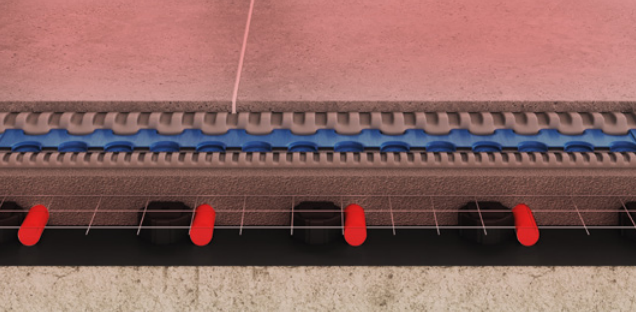

Rovnomerná distribúcia tepla

Mapeguard UM 35 zaručuje rovnomerné rozloženie tepla v podlahových vykurovacích systémoch, vrátane tenkovrstvových poterov.

Polopriehľadnosť

Mapeguard UM 35 je polopriehľadný materiál, čo uľahčuje kontrolu rozloženia lepidla pod ním a zároveň umožňuje vidieť všetky prvky prechádzajúce cez povrch (napr. podlahové vpuste). Tým sa zjednodušuje rezanie pásov.

Zlepšená adhézia

Špeciálna reliéfna štruktúra zlepšuje priľnavosť Mapeguard UM 35 k lepidlu, ktoré sa používa na lepenie obkladov. Špeciálny tvar dutín podporuje dokonalé mechanické spojenie a vysokú adhéziu medzi keramickým alebo kamenným obkladom a Mapeguard UM 35.

Mapeguard UM 35

Oddeľovacia a trhlinám odolná membrána na pokládku keramických obkladov a kameňa vo vnútorných aj vonkajších priestoroch, na problematické, popraskané alebo nedostatočne vyzreté podklady, bez potreby opakovania vzoru dilatačných a deformačných škár (v súlade s normami UNI 11493-1 a UNI 11714-1).

Mapeguard UM 35 je vhodná aj na balkóny a terasy, pretože vytvára oddeľovaciu a parotesnú vrstvu na vlhkých alebo nedostatočne vyzretých podkladoch.

Mapeguard UM 35 je hydroizolačná, oddeľovacia a trhlinám odolná membrána, ktorá umožňuje odvádzanie vlhkosti zo spodných vrstiev.

Používa sa na pokládku keramických obkladov a kameňa, vrátane aplikácií na existujúce podlahové krytiny.

Oblasti použitia

Mapeguard UM 35 je určená na použitie v:

• novostavbách a pri rekonštrukciách obytných budov,

• komerčných objektoch,

• nemocniciach,

• hoteloch,

• balkónoch a terasách,

• kúpeľniach.

Príklady aplikácie

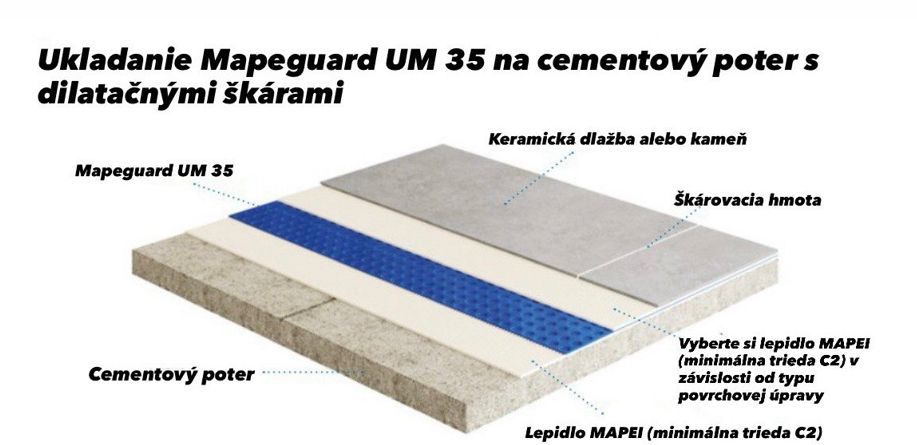

• pokládka Mapeguard UM 35 na cementový poter s narezanými škárami,

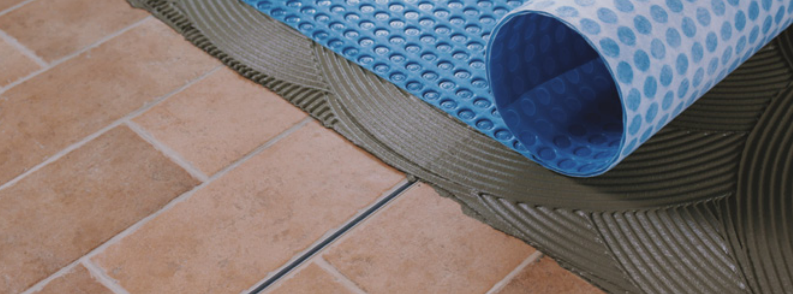

• pokládka Mapeguard UM 35 na popraskanú keramickú dlažbu,

• pokládka Mapeguard UM 35 na popraskanú keramickú dlažbu s dilatačnými škárami.

Typy podkladov

Mapeguard UM 35 je vhodná na nasledujúce typy podkladov:

• anhydritové potery s podlahovým vykurovaním,

• staré keramické podlahy,

• staré polymérové podlahy,

• staré drevené podlahy,

• betón*,

• cementové potery*,

• cementové potery s podlahovým vykurovaním*,

• anhydritové potery*.

*Mapeguard UM 35 prispieva k správnemu vyzretiu podkladov tým, že zabraňuje príliš rýchlemu odparovaniu vlhkosti.

Odporúčania

• Mechanická pevnosť podkladu musí zodpovedať očakávanému zaťaženiu.

• Nepoužívajte na konštrukčných škárach v podklade.

• Nepoužívajte na trhlinách alebo škárach vystavených mimo-rovinovým deformáciám.

• Neaplikujte priamo na konštrukčné trhliny a/alebo trhliny širšie než 3 mm.

• Nepoužívajte pre obklady menšie než 5 × 5 cm.

• Na podkladoch s reziduálnou vlhkosťou je nutné utesniť spoje medzi pásmi membrány pomocou pásky Mapeband Easy.

• Nepoužívajte na suchých anhydritových podkladoch, ktoré neboli predtým napenetrované Primer G Pro alebo Eco Prim T Plus.

• Neaplikujte priamo na bitúmenové membrány.

• Na povrch membrány Mapeguard UM 35 musí byť vždy aplikovaná keramická dlažba alebo prírodný kameň.

• Nepoužívajte na ľahčených poterových zmesiach.

Príprava poterov

Podkladové potery musia spĺňať požiadavky príslušných noriem (napr. UNI 11493-1), aby boli vhodné ako podklady pre podlahové krytiny.

Mechanická pevnosť

Mechanická pevnosť poteru závisí od jeho použitia:

• min. 16 MPa – poter bez podlahového vykurovania vo vnútri obytných budov,

• min. 20 MPa – poter s podlahovým vykurovaním vo vnútri obytných budov,

• min. 30 MPa – cementový poter vo vonkajšom prostredí.

Ak poter nemá dostatočnú pevnosť, je možné ho skonsolidovať použitím špeciálneho penetračného náteru, napr. Eco Prim PU 1K alebo Prosfas.

Celistvosť

Hrúbka poteru sa volí podľa jeho typu (izolačný, plávajúci, adhézny alebo s podlahovým vykurovaním) a očakávaného zaťaženia.

• Prázdne miesta a nerovnosti je potrebné opraviť rýchlotuhnúcimi maltami ako Topcem Pronto alebo Topcem Pronto C25, aplikovanými „mokré do mokrého“ na adhézny mostík (zmes vody, cementu a Planicrete alebo Eporip).

• Nad vykurovacími trubicami musí byť vrstva malty min. 2,5 cm a navyše treba použiť výstužnú sieť.

• Trhliny širšie než 3 mm je potrebné vyplniť epoxidovou alebo polyesterovou živicou (Eporip, Eporip SCR, Epojet) a ešte čerstvú živicu posypať suchým pieskom na zlepšenie priľnavosti ďalších vrstiev.

Hustota a homogenita

Povrch poteru musí byť pevný a súdržný. V prípade vnútorného rozvrstvenia je potrebné povrch opraviť použitím penetrácie a vyrovnávacej stierky.

Kontrola hustoty:

• skúška gumovým kladivkom,

• kontrola rezcom alebo klincami na odhalenie prípadného odlupovania.

Čistenie

Podklad musí byť zbavený prachu, oleja, nesúdržných častí a iných nečistôt, ktoré by mohli zhoršiť priľnavosť (cementové mlieko, staré lepidlo, náter a pod.).
Čistenie sa vykonáva mechanicky alebo vhodným čistiacim prostriedkom podľa typu znečistenia.

Rovinnosť a spád

• Maximálna tolerancia pre vodorovné povrchy: rozdiel nesmie presiahnuť 3 mm pod 2 m latou, pokiaľ nie je špecifikované inak.

• Pri vonkajších plochách je potrebné zabezpečiť spád min. 1 % pre odvodnenie.

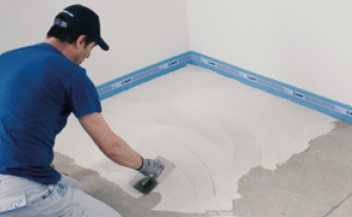

• Nerovné podklady je nutné vyrovnať vhodným nivelizačným materiálom podľa podmienok (interiér / exteriér, potreba spádu, hrúbka vrstvy).

Odporúčané produkty Mapei:

• pre vnútorné podlahy: Ultraplan, Ultraplan Eco, Novoplan Maxi, Ultraplan Renovation, Nivoplan Plus,

• pre vonkajšie plochy a vytvorenie spádu: Nivoplan Plus, Planitop

Práca s Mapeguard UM 35

Separačná a trhlinuvzdorná vrstva v interiéri

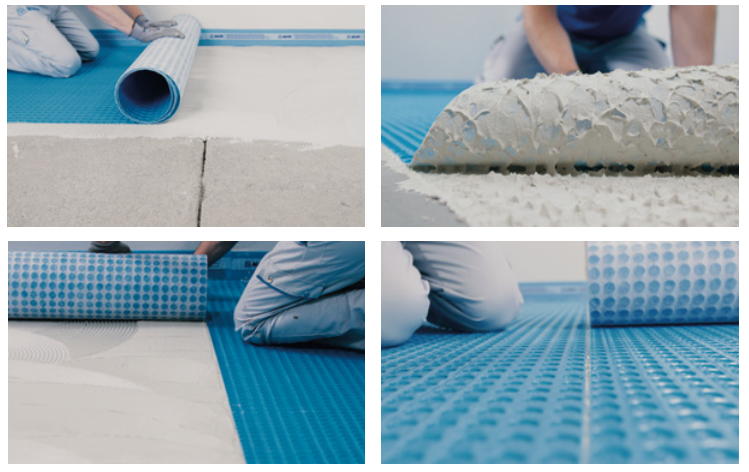

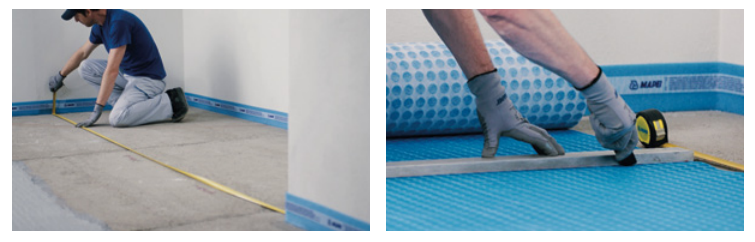

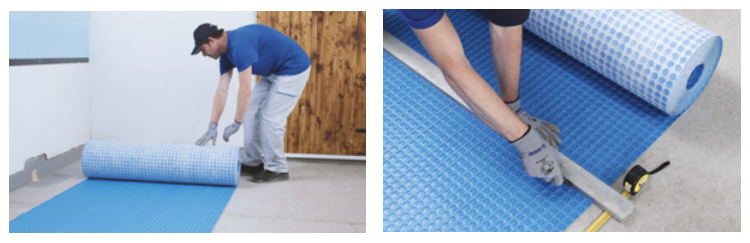

1. Rezanie Mapeguard UM 35
   Membránu rozrolujte a narežte podľa tvaru a veľkosti miestnosti, pričom zohľadnite steny, sokle, stĺpy, odtokové otvory a pod.
   Na rezanie môžete použiť bežné náradie, ako sú nožnice alebo stavebný nôž.

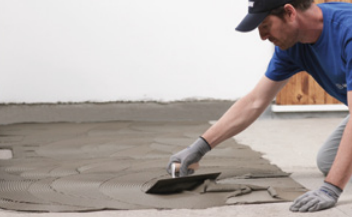

2. Nanášanie lepidla
   Lepidlo rozotrite po povrchu podkladu pomocou zubového hladidla (napr. so zubami 6 mm). Použite zdokonalené lepidlo MAPEI triedy C2 podľa noriem EN 12004 alebo GOST 56387, napr. Ultralite S2, Keraflex Maxi S1, Keraflex Extra S1, Keraflex, ADESILEX P9.

Pri aplikácii membrány na drevený, kovový alebo polymerový podklad sa odporúča použiť reaktívne lepidlo: Keralastic T alebo Ultrabond Eco PU 2K.
Špeciálna tkanina na spodnej strane membrány Mapeguard UM 35 zabezpečuje optimálne mechanické spojenie s lepidlom a garantuje vynikajúcu priľnavosť.

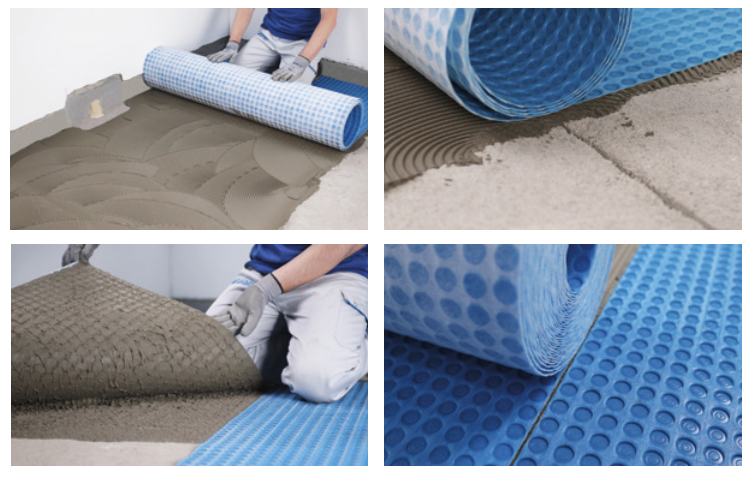

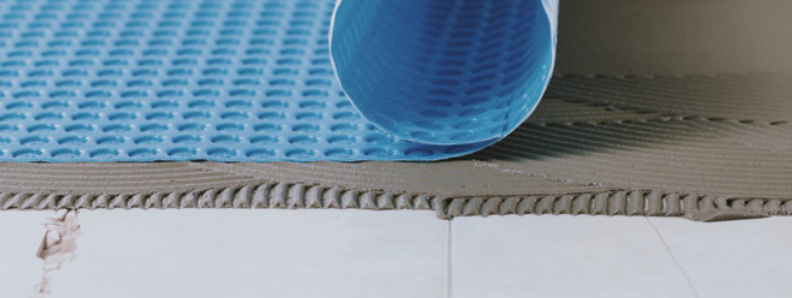

3. Uloženie Mapeguard UM 35
   Membránu položte na čerstvo nanesené lepidlo modrou stranou hore.
   Uistite sa, že biela podložka z plsti je úplne nasiaknutá lepidlom.
   Medzi jednotlivými pásmi membrány odporúčame ponechať medzeru 3–5 mm.

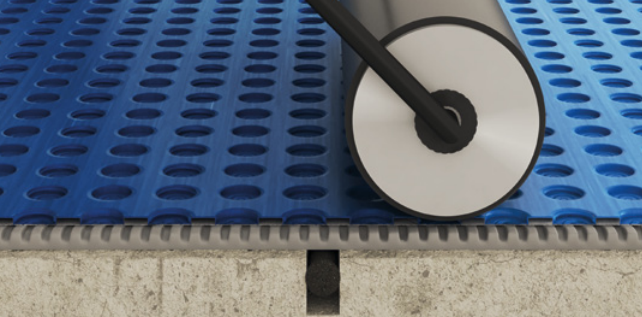

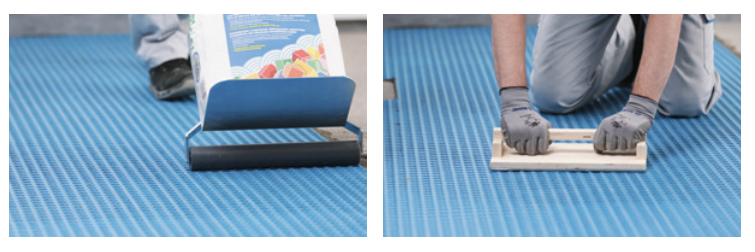

4. Prítlačenie membrány Mapeguard UM 35
   Prítlačenie membrány sa vykonáva valcom alebo hladidlom, aby sa dosiahol maximálny kontakt membrány s lepidlom (maximálne zaťaženie valca: 35 kg). V prípade potreby pritlačte okraje roliek závažiami a počkajte na vytvrdnutie lepidla.

5. Ochrana Mapeguard UM 35

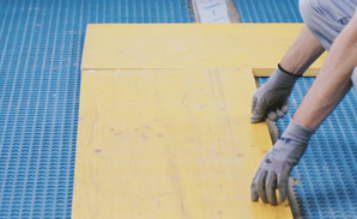

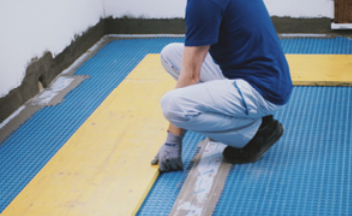

   Po pokládke membrány, pri intenzívnej premávke, chráňte povrch membrány drevenými doskami.

Izolačná, trhlinuvzdorná a hydroizolačná membrána

Sklon podkladu
Pred pokládkou hydroizolačnej membrány Mapeguard UM 35 sa uistite, že je v podklade vytvorený vhodný spád, ktorý zabezpečí odvod vody.

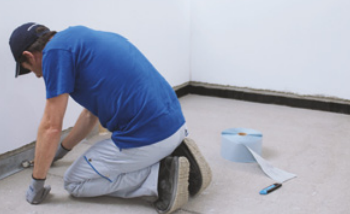

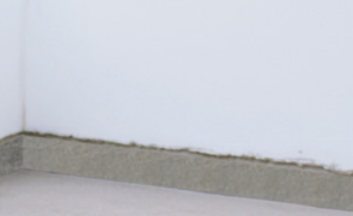

Drážka po obvode
Po obvode plochy vytvorte drážku s výškou približne 10 cm, aby sa membrána mohla uložiť pod existujúcu omietku.
Ak je to potrebné, povrch vyrovnajte maltou Planitop pre správnu aplikáciu pásky Mapeband Easy.

1. Rezanie Mapeguard UM 35

Membránu rozviňte a narežte podľa tvaru a veľkosti plochy, pričom zohľadnite steny, sokle, stĺpy, odtokové otvory a pod.
Na rezanie môžete použiť bežné náradie, ako nožnice alebo rezač.

2. Nanášanie lepidla

Lepidlo rovnomerne rozotrite po povrchu podkladu pomocou zubového hladidla (napr. so zubami 6 mm).
Použite zdokonalené lepidlo MAPEI triedy C2 podľa EN 12004 alebo GOST 56387.
Pri pokládke membrány na drevený, kovový alebo polymérový podklad sa odporúča použiť reaktívne lepidlo: Keralastic T alebo Ultrabond Eco PU 2K.
Špeciálna textília na spodnej strane membrány zabezpečuje dokonalé mechanické spojenie s lepidlom a zaručuje výbornú priľnavosť.

3. Pokládka Mapeguard UM 35

Membránu položte na čerstvo nanesené lepidlo modrou stranou nahor.
Uistite sa, že biela plsťová podložka je úplne nasiaknutá lepidlom.
Medzi jednotlivými pásmi membrány odporúčame ponechať škáru 3–5 mm.

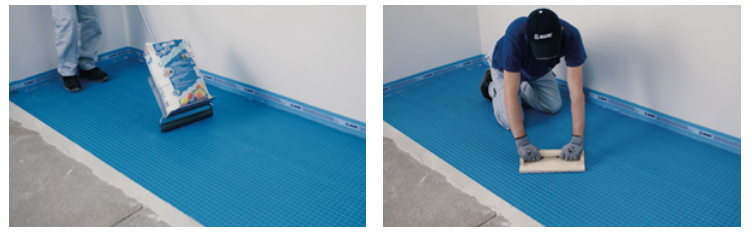

4. Zatlačenie membrány Mapeguard UM 35

Tento úkon spočíva v pritláčaní membrány valcom alebo hladidlom, aby sa dosiahol maximálny kontakt s lepidlom (max. hmotnosť valca 35 kg).
V prípade potreby zaťažte okraje roliek a vyčkajte na vytvrdnutie lepidla.

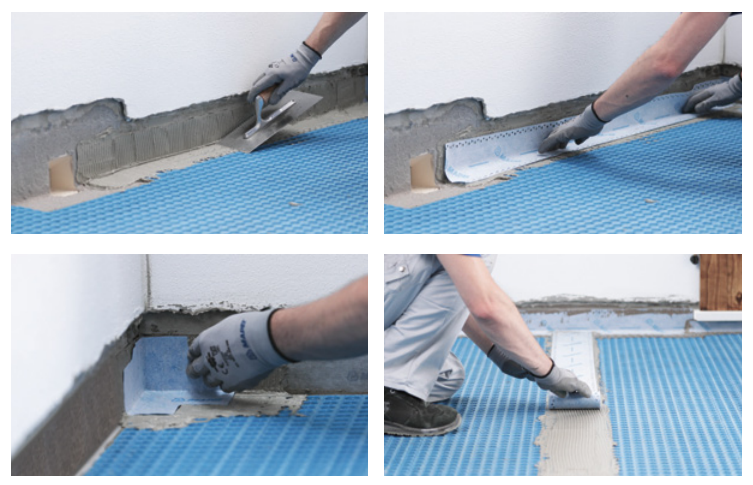

5. Hydroizolácia

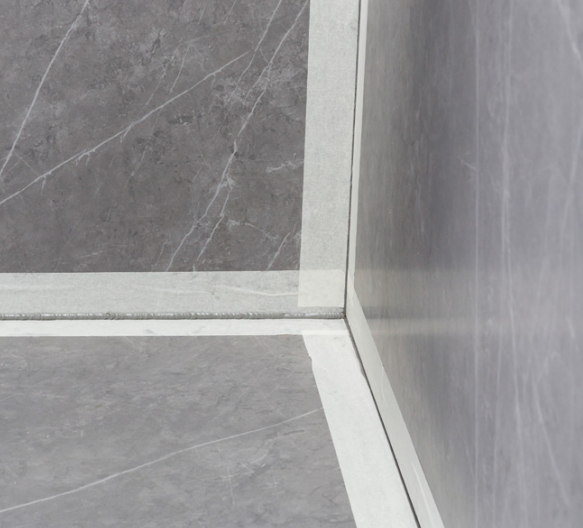

Utesnite spoje medzi jednotlivými pásmi membrány, ako aj všetky styky a rohy medzi membránou a stenami pomocou pásky Mapeband Easy, ktorá sa vkladá do lepidla Mapeguard WP Adhesive (napr. naneseného zubovým hladidlom 4 mm).
Pásky Mapeband Easy musia mať presah minimálne 5 cm.
Na zabezpečenie kontinuálnej hydroizolačnej vrstvy je možné v rohoch použiť prefabrikované prvky Mapeband Easy 90° a 270°.
Následne vyrovnajte obvodovú drážku pomocou malty Nivoplan Plus s prídavkom latexu Planicrete.

Ochrana Mapeguard UM 35

Po uložení membrány Mapeguard UM 35, v prípade výskytu intenzívnej prevádzky alebo častého pohybu osôb a materiálu, chráňte povrch membrány drevenými doskami.

Odporúčania

• Poloha dilatačných a deformačných škár (podľa noriem UNI 11493-1 a UNI 11714-1) nesmie byť totožná s polohou spojov medzi jednotlivými pásmi membrány.

Poznámka:
Ak je potrebné nalepiť pásku Mapeband Easy v miestach presahu asfaltovej (bitúmenovej) membrány na steny, postupujte nasledovne:

1. Najprv naneste Plastimul Primer  na bitúmenovú membránu.

2. Následne aplikujte pásku Mapeband SA.

3. Potom uložte membránu Mapeguard UM 35.

4. Pásku Mapeband Easy je možné ukladať až po uložení membrány Mapeguard UM 35.

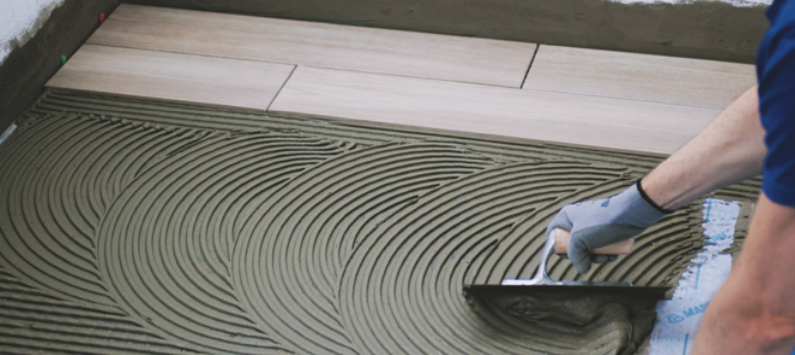

Výber lepidla na pokládku podlahovej krytiny

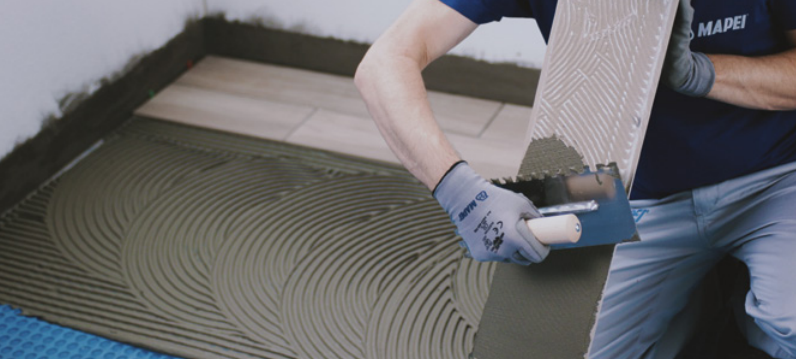

Po uložení membrány pristúpte k montáži keramickej dlažby alebo kameňa.
Povrch položte na vhodné lepidlo MAPEI triedy C2. Výber lepidla závisí od typu a formátu keramickej dlažby alebo kameňa, ich konečného určenia a času uvedenia do prevádzky.

Nanášajte lepidlo na rubovú stranu dlažby, aby sa zabezpečila dobrá priľnavosť.
Hladkou stranou hladidla naneste prvú vrstvu lepidla, aby ste vyplnili preliačeniny v membráne, potom použite zubové hladidlo v súlade s formátom dlažby.

Škárovanie v krytine

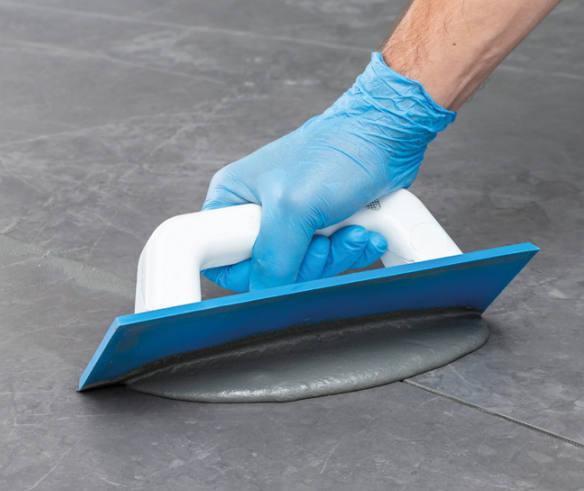

Vyplňte škáry v podlahovej krytine cementovou škárovacou hmotou typu Ultracolor Plus (pre škáry so šírkou od 1 do 20 mm), alebo Keracolor FF (pre škáry do 6 mm), prípadne epoxidovou škárovacou hmotou z radu Kerapoxy.

Ak sa Keracolor FF používa v exteriéri, odporúčame ho miešať s latexom Fugolastic.

Utesnenie škár

Normy UNI 11493-1 a UNI 11714-1 vyžadujú povinné vytvorenie dilatačných škár:

• vo vnútri budov približne každých 24–25 m² pre keramickú dlažbu a 20–25 m² pre kameň,

• v exteriéri každých 9–16 m² pre keramickú dlažbu a 16 m² pre kameň.

Škáry sú takisto nevyhnutné po okrajoch dlažby a v oblasti rohov, hrán, prerušení alebo medzier v obklade.

Na utesnenie dilatačných škár použite Mapesil AC alebo Mapesil LM (pre prírodný kameň).
